快速建立複雜的網格
Grid+可以用來製作非常複雜的網格（如亞馬遜河和聖華金-薩克拉門托河三角洲），以及超過50萬個單元的非常大的網格
在 Grid+ 中檢視紐約港模型
針對 EE 和 EFDC 進行了最佳化
雖然我們的網格生成工具可以單獨使用，但它已經針對與EE整合進行了最佳化，並且可以直接從EE的 GUI中開啟。此工具專為EFDC+ 設計，使用者可以直接從Grid+ 介面建立模型輸入檔。與 CVLGrid 不同，Grid+ 擁有線上背景地圖、改進的正交化例程，以及下載線上水深資料的能力
為其他流行的模型建立網格
EFDC+ 和其他流體動力學模型，例如 ECOM、CH3D和 DELFT3D都需要二維曲線正交或笛卡爾網格。 Grid+是支援快速、有效地建立這些網格的理想工具。
詳細功能說明
網格建立
EFDC+和其他流體動力學模型，如ECOM、CH3D和DELFT3D都需要二維曲線正交或笛卡爾網格。Grid+被設計為一個支援快速有效地建立這些網格的工具。Grid+可以用來製作非常複雜的網格（如下面的聖華金-薩克拉門托河三角洲）和非常大的網格（>50萬個單元）。Grid+是我們繼CVLGrid之後的新一代工具，它的許多功能可以讓使用者更有效地建立網格，包括創建矩形和徑向網格形式，以及許多快捷鍵。
背景圖片
為了讓建立網格盡可能簡單和具有物理代表性，Grid+提供動態線上背景地圖的功能。有不同的地圖，並使用經緯度座標進行投影。對於需要離線作業的人，Grid+提供了載入背景點陣圖檔的選項，包括地理參考的Google Earth圖片，以呈現模型域的地圖。
針對EFDC進行最佳化
由於所有EFDC模型都需要二維曲線正交網格，因此該網格建立工具已針對EFDC+、EFDC_EPA和EFDC_Hydro進行了最佳化。在使用EE建模軟體(EEMS)時，Grid+是系統的一個組成部分，能讓網格建立過程更加快速，並允許您輕鬆反覆進行運算和編輯。
網格/模型導入工具
Grid+ 支援多種模型的網格匯入，包括任何傳統的 EFDC、ECOM 和 CH3D 模型。匯入後，您可以針對網格進行編輯，並將修改後的網格儲存為新的EFDC+ 模型或以 Grid+ 原生的網格的格式儲存。
CVLGrid 中的薩克拉門托-聖華金河三角洲
網格建立工具
顯示背景圖和覆蓋檔後，Grid+提供一系列工具來建立網格。 使用地理座標資料，你可以建立一系列的離散塊，然後依次連接它們，建立你的網格。網格解析度、IJ方向、正交性等都可以根據需要進行反覆運算。 你會發現廣泛的刪除/重做功能在建立網格過程中非常有用。
覆蓋工具
您可以匯入、匯出和編輯各種第三方工具覆蓋和土地邊界檔，以可視化您的模型域，在網格建立、編輯過程中為你提供指導。
RGF Grid、AutoCad DXF檔案和 ESRI Shape檔案是受支援的一些第三方工具檔案。
網格編輯
對於流體力學建模者，Grid+提供了許多節省時間的功能，支援反覆運算式的網格建立過程。 在建立或載入現有的EFDC網格或第三方工具模型網格到Grid+後，提供了廣泛的網格編輯工具，讓您能夠細化、平滑、調整和配合模型領域的邊界。然後，你可以保存你的網格並直接載入到EE中，或將其匯出到另一個建模工具中以建立最終模型。
維護 I、 J 地圖
Grid+ 的一個重要功能是能夠導入現有的 EFDC+ 模型網格，對網格進行少量更改，然後重新寫出整個模型。如果更改不會更改模型的最大 I 或最大 J（在 EFDC+ 中稱為 IC 和 JC 變數），就可以使用這個功能。這允許您快速反覆運算地改進正交化或擬合陸地邊界，不必在每次編輯時產生一個新的模型。
導入網格
Grid+ 可以從其他模型和格式中導入 2D 曲線正交網格。導入後，您可以顯示模型的各種屬性，如正交偏差、單元大小和座標。
使用 CVLGrid 構建的亞馬遜河網格
編輯網格
您可以使用各種工具完全控制模型網格，包括添加、刪除和停用單元格、移動網格節點、網格粗化、細化、規則化、縮放、與邊界配合等。
導出網格
Grid+ 允許您直接導出網格供 EFDC+ 使用，或將其加載到 EFDC_Explorer (EE) 中進一步配置。您還可以將網格導出到許多認可的網格格式，以供其他建模工具使用。
連接網格
對於複雜的河流模型，模型域往往過於複雜，無法建立一個單一的網格來準確地代表整個水體。 在這種情況下，你可能需要建立幾個網格並將它們連接成一個單一的網格。 這可以用Grid+順利完成。
建立模組化網格
為了建立複雜的網格，你可能需要建立許多小網格，然後以模組化的方式將它們連接起來。 Grid+的設計是為了方便這個過程，它將每個子網格保存在一個單獨的檔中，並允許你根據需要打開、關閉、顯示或隱藏每個網格。
分割網格
在建立能夠準確模擬您領域的網格時，網格的正交性是一個關鍵因素。Grid+ 允許您快速且輕鬆地減少整個領域或領域的子區域的正交偏差。

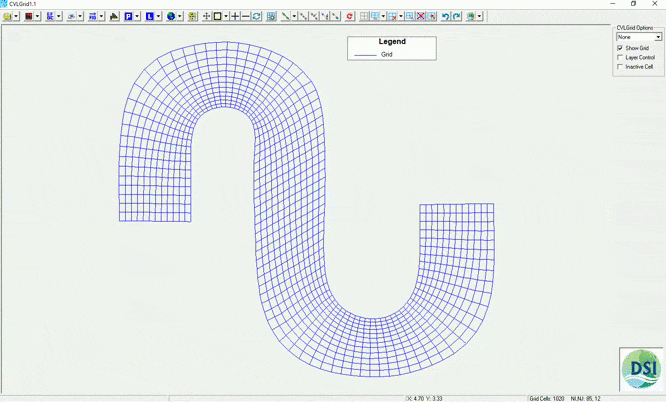

載入兩個網格然後將它們連接起來以建立一個新網格的範例
正交性
建立準確模擬您的域的網格的一個關鍵因素是網格的正交性。CVLGrid 允許您快速輕鬆地減少整個域或域子部分的正交偏差。

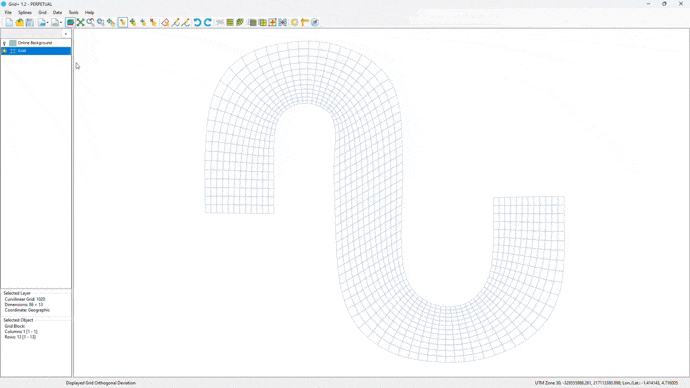

網格全域正交化的示範
全域正交性
使用 Grid+，您可以輕鬆改善整個模型領域的正交性，只需按一個按鈕，節省了在網格定製過程中的大量時間。
您可以在左側的示例中看到這一點，在一個簡單的步驟中，將網格的平均正交偏差從 7.43 改善為 0.25。
局部正交化
Grid+ 還具有在特定用戶定義區域內改善網格正交性的能力。Grid+ 應用了多種最佳化工具，其中一些與 RGFGrid 相似。這些工具將幫助您建立計算上可靠的網格。
