【技術電子報】應用福祿數(Froude Number)判斷依據於鑄造充型過程中的質量評估



作者:Carl Reilly

Supervisor: Dr. Mark Jolly

Co Supervisor: Prof Nick Green

The University of Birmingham


使用軟體:FLOW-3D


研究採用的澆鑄模型


從以往的研究中,已經得知在澆鑄系統控制良好下,鑄件的品質可以進行控制。

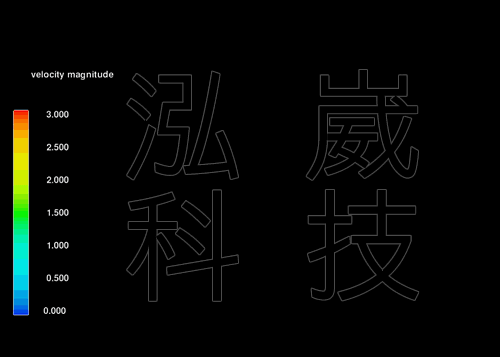

動畫1.不良的澆鑄過程(X-Ray)

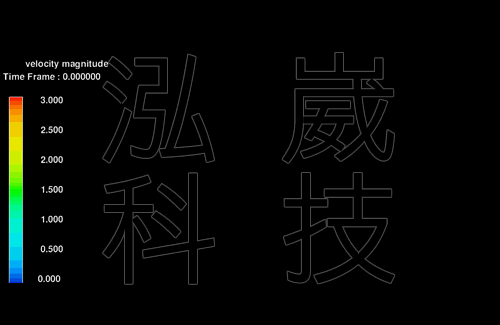

動畫2.良好的澆鑄過程(X-Ray)

氧化膜的形成原因

氧化膜缺陷

氧化膜的形成原因

什麼是福祿數(Froude Number)?

福祿數是流體質點加速度產生的作用力,以及重力形成的作用力比值的指標。




Froude Number 可以用來判斷流體卷氣的程度。當 Froude Number > 1.7 時,流體就會卷氣,當 Froude Number 在 4~12 之間時,流體會呈現高度卷氣。


利用 FLOW-3D 的客製化功能,研究採用自行開發的副程式套入計算。

FLOW-3D 網格設定

分析後結果判定的重點



FLOW-3D 分析的相關設定條件













動畫3.最佳設計 - 125mm Sump (Smallest Sump)and100mm In-Gate (Largest)

動畫4.最差設計 - 500mm Sump (Largest) and 25mm In-Gate (Smallest)


註:自 FLOW-3D V9.3 版之後, Froude Number 可在輸出選項中選擇輸出(不需要再自行撰寫客製化程式)
