FLOW-3D 於高壓鑄造的應用(中)

CRP (India) Private Limited

作者:A. Pari.

案例三,鑄件縮孔位置預測與驗證

設計壓力(Design pressure):20 BAR

洩漏測試壓力(Leak test pressure):30 BAR

爆裂測試壓力(Burst test pressure):150 BAR

產品造型上有不均勻的肉厚設計

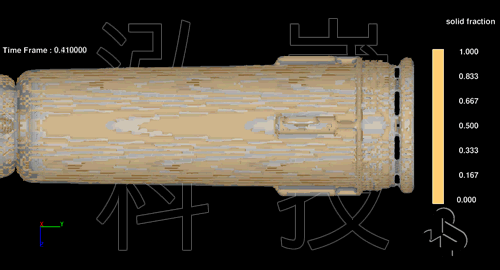

動畫3.FLOW-3D 凝固分析(孤立液相區)

在較厚的區域存在孤立液相區,可能會發生鑄件縮孔

鑄件成品做剖面切割,在該區域確實存在縮孔缺陷

以 X光攝影,在該區域確實存在鑄件縮孔

案例四,鑄件縮孔位置預測與驗證

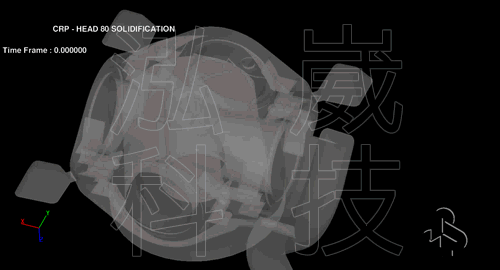

動畫4.FLOW-3D 模擬凝固結果 - 孤立液相區的形成

固態液相區最後形成的位置

鑄件成品做剖面切割,在該區域確實存在縮孔缺陷
